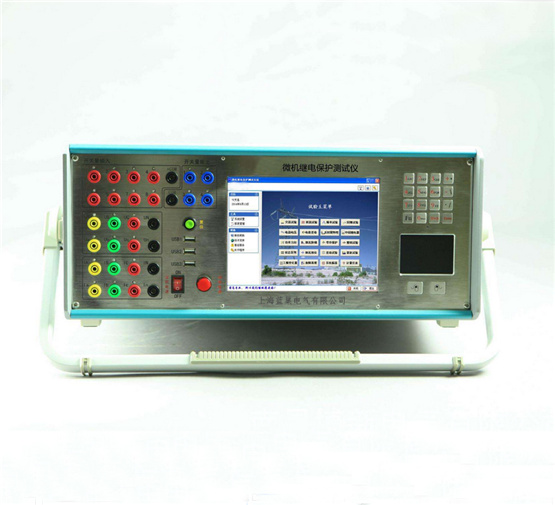

LCJB660六相繼電保護測試儀

2017/4/26 8:59:58 點擊量：118 標簽：

產品簡介：

LCJB660六相微機繼電保護測試儀可對現場各種繼電器，保護及安全自動裝置進行定檢，并可模擬各種復雜瞬時性，永久性，轉換性故障進行整

組試驗。可實時保存測試數據，顯示矢量圖，繪制各種特性曲線，聯機打印報表等。

產品特點：

1、六相電流，六相電壓同時輸出，電流：30A/相，電壓：125V/相

2、主控板采用DSP FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，為國內測試儀中的高水平，大大改善了波形質量，提高了測試儀的精度。

3、單機獨立運行，內置高性能工控機，住頻300~600MHZ，128M內存，12G硬盤，運行Windows Xp操作系統，面板配有高級不銹鋼鍵盤，軌跡球鼠標8.4寸TFT真彩液晶顯示器。

4、六相繼電保護測試儀廠家采用USB2.0接口與電腦相連，無須任何轉接線，使用方便。

5、LCJB660六相微機繼電保護測試儀可對現場各種繼電器，保護及安全自動裝置進行定檢，并可模擬各種復雜瞬時性，永久性，轉換性故障進行整組試驗?？蓪崟r保存測試數據，顯示矢量圖，繪制各種特性曲線，聯機打印報表等。

6、由于是六相電流，六相電壓輸出，可方便對備自投裝設置和微機差動保護裝置進行試驗，使該項試驗非常完美。

7、可連接筆記本電腦運行，筆記本電腦與工控機使用同一套測試軟件，使用方便。

技術參數：

1、交流電流源：

幅值范圍： 6×（0-30A） 精度：0.2%

六相電流并聯輸出大值： 180A

相電流長期允許工作值： 10A

功 率： 300VA/相

六相并聯大功率： 900VA

六相并聯大輸出時允許工作時間：10s

頻率范圍： 0--1000Hz 精度：0.001Hz

諧波次數： 2--20次 相位： 0--360° 精度：0.1°

2、直流電流源：

幅值：20A/相 功率：300VA/相 精度：0.5%

3、交流電壓源：

幅值范圍 ：6 ×（0--125V） 精度：0.2%

線電壓范圍： 0--250V

相電壓/線電壓輸出功率 ：70VA/100VA

頻率范圍：0--1000Hz 精度：0.001Hz

諧波次數： 2--20次

4、直流電壓源：

相電壓輸出幅值：0--±150V 精度：0.5%

線電壓輸出幅值：0--±300V

相電壓/線電壓輸出功率：90VA/180VA

5、開關量端子:

開關量輸入端子：8對

空 接 點： 1--20mA，110V 裝置內部有源

電位翻轉：0--6VDC為低電平

15--250VDC為高電平

開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A。

6、時間測量范圍:

范圍 1ms~9999s 測量精度 1ms

7、體積重量：

體積 470 (mm)×405 (mm)×185 (mm) 約20Kg

8、電 源：

AC220V±10% 50Hz 10A
