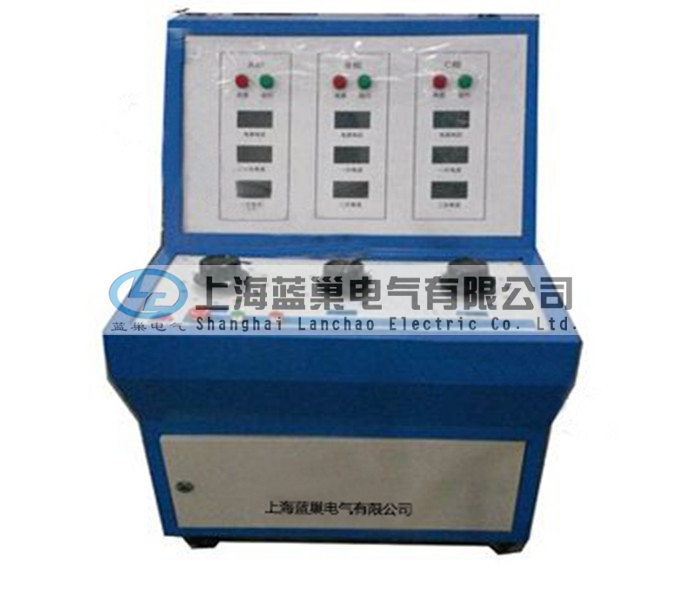

LCDL-III/2000A三相大電流發生器裝置

2017/8/21 9:43:34 點擊量：230 標簽：SXDDLFSQ

一、產品簡介

三相電流發生器我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗并能對電流繼電器及開關進行變比、時間、過流、速斷、傳動等試驗整定校驗。                            。

二、產品特點

采用美觀大方的PVC面板

直接顯示一次電流，便于試驗觀察及記錄。

測量精度高         0.2級

功率大、體積小、帶負載能力強

體積小、重量輕，體積只有同類產品的30%～70%，攜帶十分方便。

三、技術特征

 1.名稱和分類

 （1）名稱：LCDL-2000A 三相電流發生器。

 （2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。

 2. 1 輸入電壓：AC  380/220V  50Hz  三相四線

 2. 2 功    率：12KVA 1*3只 3相12KVA一組

 2. 3 輸出電流： AC0～2000A無級可調、面板帶數顯電流表

 2. 4 輸出電壓： an 0-220V bn 0-660V cn 0-1140v

 2. 5 輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于達0.3%。標準正弦波。

 2. 6 測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高。

2. 7 輸出電流方式：真有效值連續可調；

 2.8  電流穩定度：0.2%

 2.9  結構形式: 一體

 2.10 接線方式：根據要求

 2.11電流穩定度：0.2%；

 2.12保護設置：過流、過壓
